-قضيب المكبس عالي القوة مصنوع من -الفولاذ المقاوم للصدأ عالي القوة مع طحن ناعم
جسم الأسطوانة مصنوع من سبائك الألومنيوم النقية مع أكسدة صلبة على السطح ومقاومة قوية للتآكل
يتم استخدام حلقة الختم المستوردة لأداء الختم الجيد، ومقاومة التآكل والمتانة
مع وظيفة تخزين الزيت، لا يوجد تشويش أو تسرب للهواء
يتميز ختم Circlip بأداء أفضل، ولا يوجد تسرب للهواء وعمر خدمة طويل
جهاز مضاد للتصادم-مطاط TPU المطاطي مقاوم للتآكل-ومقاوم للزيت-ومرن
تحقق سكة التوجيه الدقيقة دقة عالية وصلابة عالية مع مقاومة الصدأ والغبار
السكة المنزلقة سهلة وسريعة التركيب
Sالمواصفات
|
حجم التجويف (مم) |
6 |
8 |
12 |
16 |
20 |
25 |
|
حجم منفذ الأنابيب |
M5 x 0.8 |
آر سي 1/8، إن بي تي 1/8، جي 1/8 |
||||
|
سائل |
هواء |
|||||
|
فعل |
التمثيل المزدوج |
|||||
|
ضغط التشغيل |
0.15 إلى 0.7 ميجا باسكال |
|||||
|
ضغط إثبات |
1.05 ميجا باسكال |
|||||
|
درجة الحرارة المحيطة والسوائل |
-10 إلى 60 درجة |
|||||
|
نطاق سرعة التشغيل (متوسط سرعة التشغيل) ملاحظة) |
50 إلى 500 ملم / ثانية (خيار الضبط/السدادة المعدنية: 50 إلى 200 مم/ثانية) |
|||||
|
وسادة |
مصد مطاطي (قياسي، خيار الضبط/سدادة مطاطية) ممتص الصدمات (خيار الضبط/ممتص الصدمات) لا شيء (خيار الضبط/سدادة معدنية) |
|||||
|
تشحيم |
غير-مزيت |
|||||
|
التبديل التلقائي |
مفتاح ريد التلقائي (2 سلك، 3 أسلاك) مفتاح تلقائي للحالة الصلبة (سلكان، 3 أسلاك) مفتاح تلقائي للحالة الصلبة بمؤشر لونين (سلكان، 3 أسلاك) |
|||||
|
التسامح مع طول السكتة الدماغية |
+1 0مم |
|||||
ملحوظة
متوسط سرعة التشغيل: السرعة التي تقسم فيها السكتة على فترة زمنية من بدء العملية حتى الوصول إلى نهايتها.
السكتة الدماغية القياسية
|
نموذج |
السكتة الدماغية القياسية (مم) |
|
إم إكس كيو 6 |
10, 20, 30, 40, 50 |
|
MXQ8 |
10, 20, 30, 40, 50, 75 |
|
MXQ12 |
10, 20, 30, 40, 50, 75, 100 |
|
MXQ16 |
10, 20, 30, 40, 50, 75, 100, 125 |
|
MXQ20 |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
|
MXQ25 |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
التعريف والوظيفة

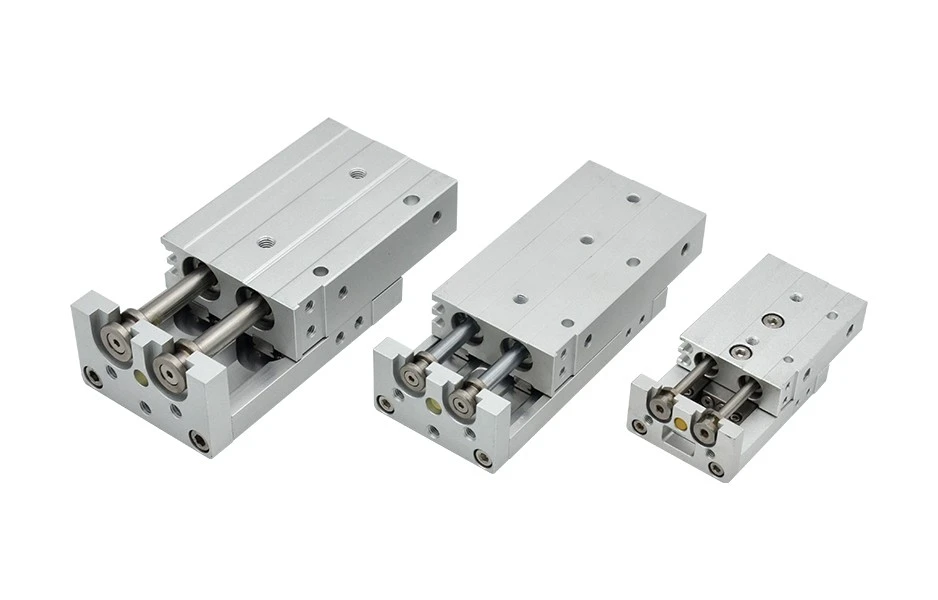

تعريف:الشريحة الهوائية MXQ هي نوع من الشرائح الهوائية، التي تدمج وظائف مختلفة مثل الدليل الخطي، المخزن المؤقت الحدي واكتشاف موضع الحلقة المغناطيسية.
وظيفة:من خلال الأسطوانة لتعزيز حركة الطاولة المنزلقة، لتحقيق التجميع الدقيق لقطعة العمل، وتحديد المواقع، والنقل وغيرها من العمليات.
الخصائص والمزايا
دقة عالية:تستخدم الشريحة الهوائية من سلسلة MXQ دليلًا خطيًا دائريًا، والذي يتميز بالصلابة والدقة العالية، ويمكنه تلبية احتياجات الأدوات الدقيقة.
قوة الانتاج العالية:تصميم هيكل الأسطوانة المزدوجة، بحيث تكون قوة الخرج ضعف قوة الأسطوانة الواحدة، ومناسبة للتطبيقات التي تتطلب قوة دفع كبيرة.
التكرار الجيد:مع فتحات تحديد المواقع لضمان تكرار التثبيت الجيد، وتحسين كفاءة الإنتاج وجودة المنتج.
مجموعة متنوعة من طرق التثبيت:التثبيت المحوري والتركيب السفلي، لتلبية احتياجات التثبيت لظروف العمل المختلفة.
أداء السلامة:تم تجهيز بعض الطرز بمخازن هيدروليكية، وأدوات ضبط السكتة الدماغية، ومحددات القدم الصغيرة وأجهزة السلامة الأخرى لتحسين سلامة واستقرار المعدات.
مبدأ العمل
يتم تشغيل مبدأ العمل للشريحة الهوائية MXQ بشكل أساسي بواسطة محرك متدرج أو محرك مؤازر، بالإضافة إلى مزيج من اللولب الكروي الدقيق أو حزام الأسنان المتزامن وسكة الانزلاق الخطية لتحقيق الحركة الخطية لكتلة الشريحة. في عملية العمل، تدفع الأسطوانة الشريحة على طول سكة التوجيه الخطية، ويتم ضمان دقة الحركة وسلامتها من خلال المخزن المؤقت الحدي واكتشاف موضع الحلقة المغناطيسية.
مجال التطبيق
تحتوي الشريحة الهوائية MXQ على مجموعة واسعة من التطبيقات في مجال صناعة الأتمتة، خاصة في الأدوات الآلية ومعدات الأتمتة والروبوتات وغيرها من المجالات. إن دقتها العالية وقوة الإنتاج العالية والتكرار الجيد تجعلها عنصر تنفيذ مهم في هذه المجالات.
التعليمات
س: ما هي اسطوانة الشريحة؟
س: ما هو جدول الشرائح؟
س: كيف تصنع جدول الشرائح؟
